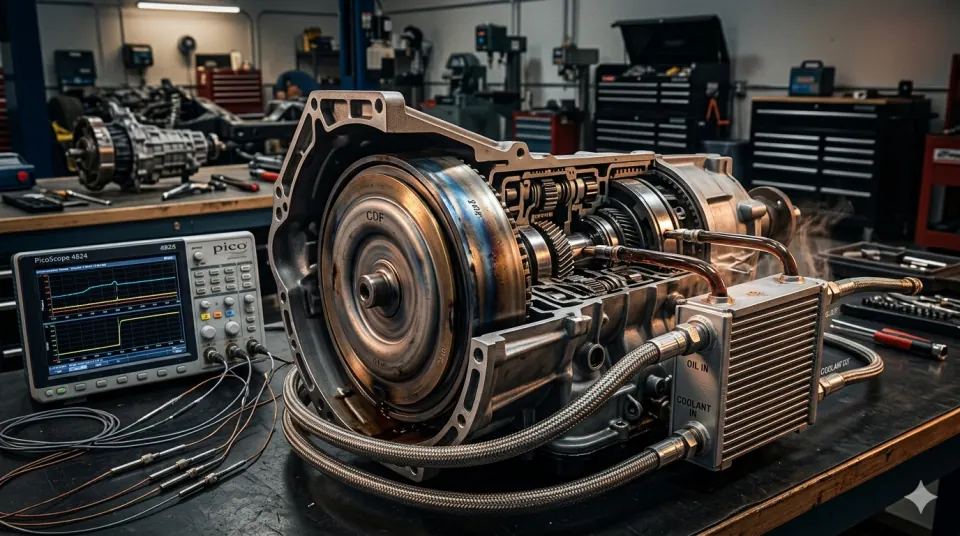

Исследование термодинамики системы охлаждения 10R80 на Ford F-150: эксперимент с 6 термодатчиками и осциллографом Pico. Как работает теплообменник coolant-to-oil, почему температура масла не может опуститься ниже температуры антифриза, и как это связано с проблемой «гуляющей» втулки барабана CDF.
Ford и GM совместно разрабатывали свои 10-ступенчатые автоматы, но реализация системы охлаждения у них принципиально разная. В профессиональном сообществе давно ходит теория, что именно более высокая рабочая температура масла в Ford 10R80 является причиной печально известной проблемы «гуляющей» втулки барабана CDF. Чтобы проверить эту гипотезу, преподаватель трансмиссионной школы Sean Boyle и его студентка Kristy Rubino провели масштабное исследование на Ford F-150 2019 года.
В отличие от GM, использующей сложный термостат с электронасосом, у Ford стоит coolant-to-oil теплообменник (он же «heat exchanger»), установленный рядом с коробкой, и клапан управления потоком охлаждающей жидкости (CCV) на выходе. По умолчанию CCV механически открыт, и охлаждающая жидкость циркулирует. При подаче напряжения CCV перекрывает поток — но за всё время экспериментов, включая brake torquing до 260°F (127°C), ЭБУ ни разу не активировал CCV. Он всегда оставался открытым.
Для эксперимента построили измерительную коробку на 6 каналов с NTC-термисторами и 8-канальным осциллографом Pico. Датчики закрепили в шести точках: вход/выход охлаждающей жидкости на теплообменнике, вход/выход масла АКПП, и два дополнительных. Напряжение с терморезисторов преобразовывалось в температуру через запрограммированную таблицу voltage-to-temperature.
Результаты нормальной поездки при 72°F (22°C) окружающего воздуха показали: первые 15 минут система работает как «подогреватель» трансмиссии, а не охладитель. Охлаждающая жидкость греется быстрее масла и отдаёт тепло через теплообменник. Разница температур хладагента на входе/выходе теплообменника составила в среднем 13°F, а масло нагревалось на 36°F. В установившемся режиме температура масла стабильно держалась примерно на 5°F выше температуры входящего антифриза.
Критический момент: при brake torquing (1700 об/мин, гидротрансформатор разблокирован) температура масла взлетала почти вертикально. Теплообменник отлично отводил тепло, но без воздушно-масляного радиатора температура масла физически не могла опуститься ниже температуры охлаждающей жидкости. А при сбросе газа — поток антифриза падал, и температура масла на выходе продолжала расти, даже когда температура на входе уже снижалась.
Выводы: система работает эффективно как теплообменник, но имеет принципиальное ограничение — температура масла всегда ≥ температуры антифриза (~90–105°C в пробках). Для автомобилей, эксплуатирующихся с прицепом или в жарком климате, отсутствие дополнительного воздушно-масляного радиатора создаёт хронический перегрев, который, по совокупности данных, ускоряет деградацию втулки барабана CDF.
Что это значит для владельцев: Ford F-150, Expedition, Mustang и другие модели с 10R80 в российских условиях — особенно в южных регионах или при буксировке — мы настоятельно рекомендуем установку дополнительн ого air-to-oil радиатора. Это недорогое решение (12–18 тыс. ₽ с работой) радикально снижает рабочую температуру и продлевает ресурс коробки на десятки тысяч километров.
В следующей части исследования авторы рассмотрят поведение системы при отказе CCV в закрытом положении и засорении теплообменника, а также сравнят Ford 10R80 с Chevrolet Silverado 2022. Источник: Gears Magazine, май 2026, Sean Boyle — «The 10R Cooling System – Part One».
